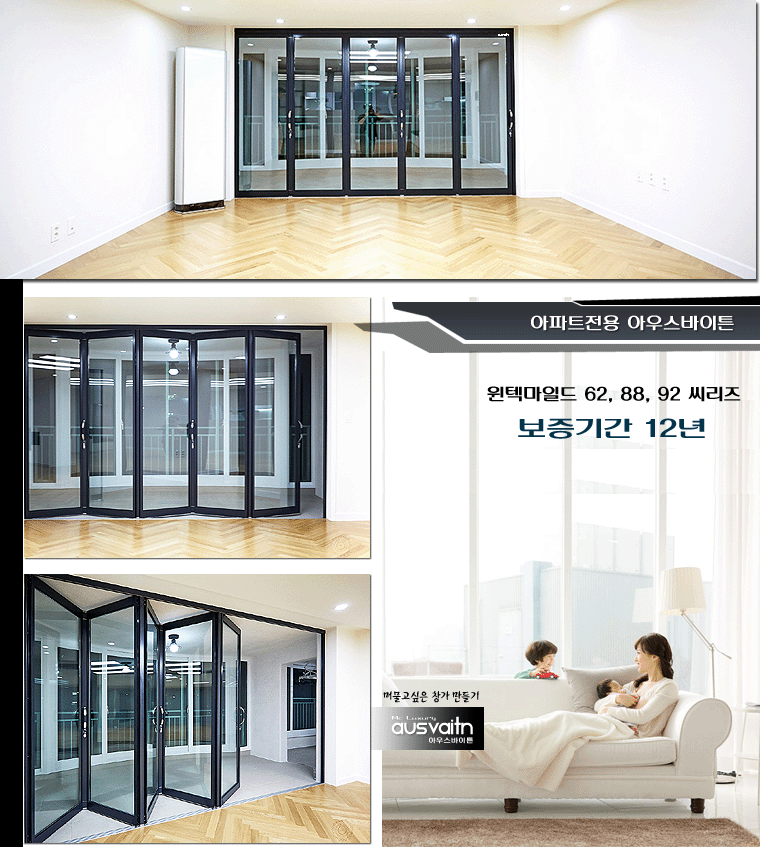

   아파트전용 윈텍마일드 제품소개


ㅁ - 제품의 특징
       아파트 발코니(베란다, 거실) 확장용 아우스바이튼 윈텍마일드는 62, 88, 90, 92, 102 제품군으로 구분되며,
       성능 및 디자인, 가치, 보증기간등에서 일반창호 특히 폴딩도어와는 비교도 되지 않습니다

ㅁ - 설치사양  /   기능 : 기밀(밀폐) / 단열 / 차음 / 차폐 / 수밀 / 소방 / 방범 / 내진 / 네그엔트로피(열손실 제어)
ㅁ - 표준색상 : 블랙 / 화이트 / 브라운 / 메탈실버  ㅣ  지정색상 : 소비자 요구색상  ㅣ  마감상태 : 불소도장 2~3회 코팅
ㅁ - 사용표준유리 : 복층유리 16mm <5f+6a+5f>
ㅁ - 시스템 특징
      1, 접는 문에서는 가장 우수하며, 선진적 시스템인 상, 하 병행하중용하드웨어 사용기술(기술특허)을 적용
      2. 경첩을 사용하지 않는 고강도 내진성 라인힌지를 적용
      3. 하부레일 이물질 유입방지 및 기밀성능 확보를 위한 배리얼프리보톰레일 시스템( 약칭 : 멀티레일 );적용



   지적재산권 [ 특허사항 ]

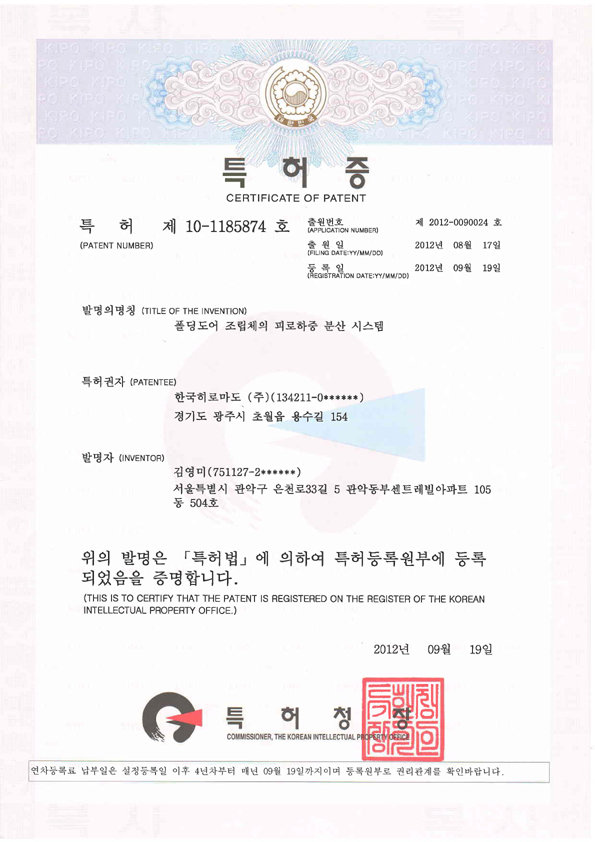

특허증 확인 (보기)
상, 하 병행하중용하드웨어 사용기술 ( 특허명 폴딩도어 조립체의 피로하중 분산 시스템 )

이형식의 시스템은 아파트 전용의 아우스바이튼에서 사용되는 선진적 시스템으로 하드웨어(구름장치)를
상, 하 모두설치하여 접는 문을 개폐시 변하는 문수 총무게에 유동적으로 대응토록 중심설계 되었습니다.

이와같은 시스템의 적용은
하드웨어의 구동불량 억제, 문처짐, 상하레일의 손상을 방지하기 위함으로 제품 내구년한에 기여합니다

이형식의 시스템은 우리사의 지적재산으로
동종업체들에서 하드웨어를 상, 하부 모두사용하는 폴딩도어는 우리사의 지적재산권을 도용한 것입니다

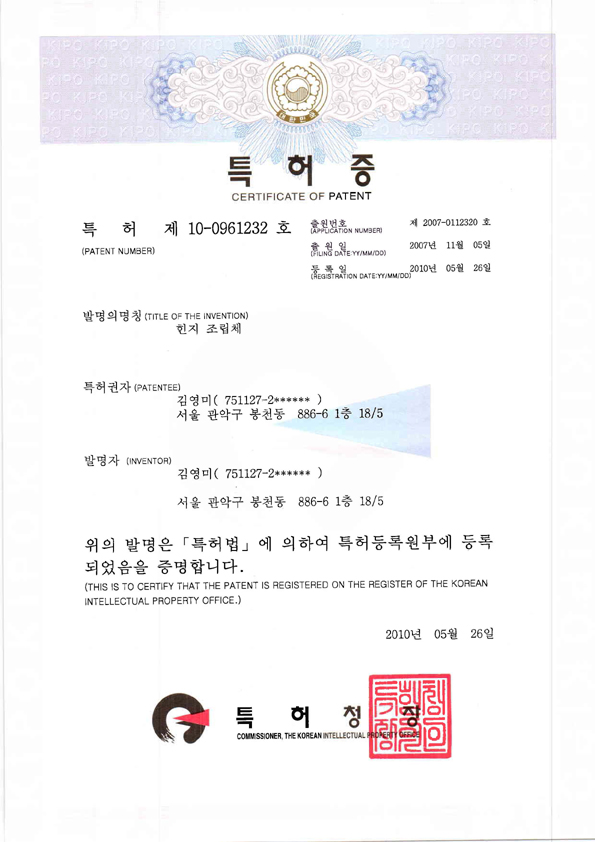

특허증 확인 (보기)

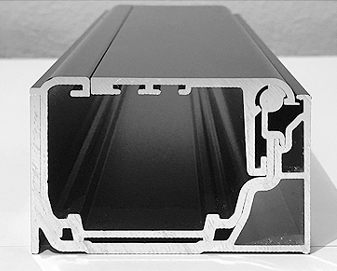

고강도 내진성 라인힌지 ( 특허명 폴딩도어 힌지조립체 )

이형식의 시스템은 흔들림이 있는 건축에 적용되도록 설계되어진 고강도 내진성힌지입니다
구성을 보면 아래의 그림처럼
창호의 수직선 처음부터 끝부분까지 회전축(경첩같은)을 창호틀에 일체형으로 구성하고 있습니다
이형식의 시스템은
기밀성능 향상과, 소방기능, 경첩을 사용하는 것에 비교하여 내구성 5배 증가에 기여토록 설계되었습니다
또한
고급문과 고하중 문에 경첩이 보이지않는 것은 이런 라인힌지 사용하기 때문입니다

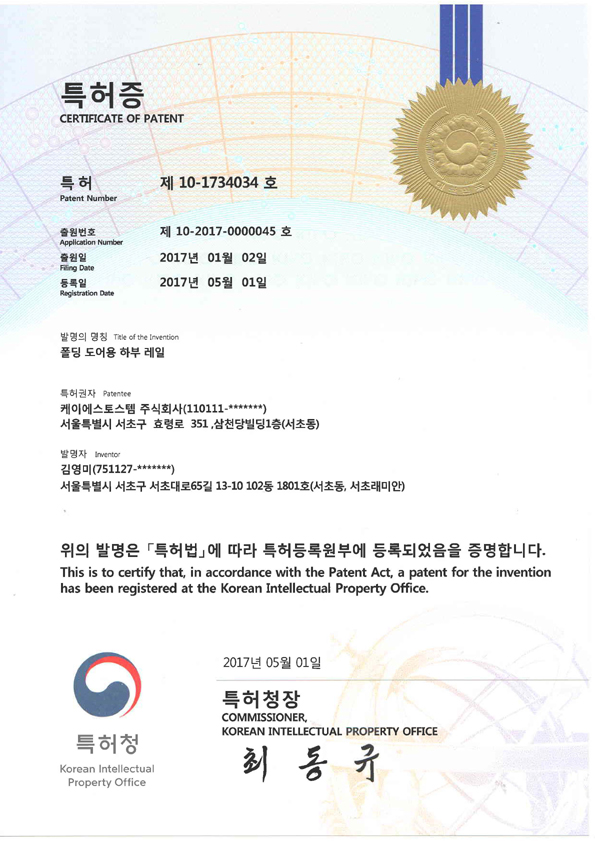

특허증 확인 (보기)
배리얼프리보톰레일 시스템  ㅣ  일명 : 멀티레일 시스템

이형식의 시스템은
문이 개폐됨에 따라 하부레일의 형태를 달리하여 모두가 개방된 상태에서는 하부문틀에 발걸림과 하부레일
속으로 유입되는 이물질을 방지토록 형태가 변경되며,
반대로
모두닫힘의 경우는 하부레일의 덥게를 세워 기밀성능이 확보되도록 설계되어진 다기능 " 멀티레일" 입니다

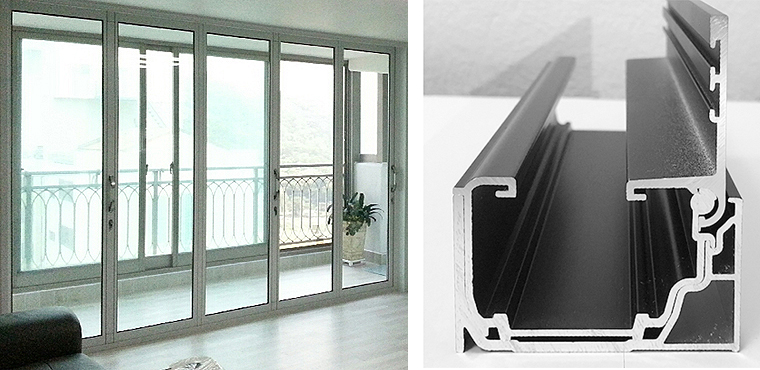

   제품의 특징과 기능 - 1   배리얼 프리 보톰레일 시스템
  배리얼 상태의 하부레일

  문이 모두 닫힘 상태에서
  레일커버를 세워 단열을 위한기밀(밀폐)성능과 소방성능을 확보한다

[ 레일커버가 세워져 단열 및 소방기능이 갖추어진 상태의 레일 ]

[ 위그림 배리얼 상태에서의 하부레일 커버형태 ]


  배리얼 프리 상태의 하부레일

[ 아래그림 배리얼 프리상태에서의 하부레일 커버형태 ]

문이 모두 열림상태에서
하부레일 커버는 회전하여 덮힘으로 전환되며, 이와같은 상테의
하부레일은 바닥과 단차를 최소화하므로 “발걸림”등에 안정성을
확보할 수 있으며 바닥의 일체성에도 기여토록 하였습니다

또한
배리얼 프리 상태에서의 하부레일은
레일속으로 유입되는 이물질을 차단하므로 하드웨어 구동불량을
방지하여 문의 개폐에 부드러움을 유지토록 하였습니다.

특히
커버를 닫음상태에서는 문의 개페가 불가능하여
영, 유아, 어린이들에 안전성에도 기여토록 되어 있습니다.

배리얼 프리 레일 시스템은 아우스바이튼에 특별함 중 하나로
폴딩도어에서는 찾아볼 수 없는 정도에 기밀(밀폐)성능을 갖추도록 하여 단열성능을 최고점까지 달성토록 합니다
그런 결과로
아우스바이튼의 단열성능은 베란다 내창에서 사용되는 어떠한 창호와도 비교될 수 없을 정도로 우수합니다.
이와같은 아우스바이튼에 우수함은 국내 뿐 아니라 세계속에서도 으뜸이라고 인정받고 있습니다.




   제품의 특징과 기능 - 2   경첩이 없는 라인힌지 시스템



경첩이라 함은
좌측의 그림과 같이 문과 문을 연결하여 암, 수가 서로 비비며(슬러스트)
회전하여 창호가 개폐되도록 하는 부속입니다.

창호의 수명은
경첩의 암, 수가 접하여 있는 면을 접현면이라 하며.
이와 같은 접현면의 크기가 곧 창호의 수명입니다.

폴딩도어의 수명이 짧은 이유는
접현면이 작은 경첩을 사용하기 때문이라 할 수 있습니다....

창호의 수명을 늘리고자 한다면 접현면의 크기를 크게 하든지
아니면
경첩의 수량를 늘리는 방법이 있습니다 만
경첩의 수를 늘리는 방법으로는 디자인, 기밀성, 수밀성능등에 대하여
취약한 부분이 확대되는 것에 대한 한계가 있으므로 현실성이 없습니다.
이와같은
한계를 극복하는 것이 고강도 라인힌지 입니다



ㅁ - 고강도 내진성 라인힌지( 특허명 폴딩도어 힌지조립체 ) - ㅁ

이형식의 시스템은 흔들림이 있는 건축에 적용되도록 설계되어진 고강도 내진성 힌지입니다
아래그림과 같이
구성을 보면 창호의 수직선 처음부터 끝부분까지 회전축(경첩)을 창호일체형으로 구성하고 있습니다.
이형식에 라인힌지 시스템은
경첩을 사용하는 경우 보다 접현면의 크기가 24배이상 크며 경첩을 사용하는 폴딩도어 보다 내구성이 24배 이상 향상되었습니다.
이를 보증기간으로 환산하면,
경첩을 사용하는 폴딩도어의 최대 보증기간 6년의 2배인 12년이 됩니다.
또한
라인힌지를 채용하므로 디자인, 소방성능, 기밀성능 등을 한층 더 높힐 수 있었습니다




라인힌지를 사용하는 경우
폴딩도어와 같이 문과 문사이에 경첩을 사용하므로발생하는 가스킷의 노출이 없는 것이 특징입니다.
이런 특징은
창호의 고급스러움과 특별함에 기여 되어 심미적 가치를 실천하고 설치공간의 아름다움을 돋보이게 합니다.
또한 라인힌지는
소방성능과 / 단열성능 / 장기 내구성(장기 보증기간)을 필요로 하는 "베란다 내창에" 있어서의 특별함은
세계 어떠한 창호와도 비교되지 않습니다.

ㅣㅣㅣ 세계에서도 라인힌지를 사용하는 창호는 고급중에 고급으로 인정되고 있습니다.ㅣㅣㅣ




   제품의 특징 - 3   비교될 수 없는 디자인 모던의 캐슬적 가치



창호란
창문의 종류와 문의 종류로 구분되며, 창문의 종류에 디자인과 문의 종류에 디자인은 원칙이 다릅니다.
창문의 디자인은 사변의 크기를 모두 같이하므로 얻어지는 시각적 안정감을 기본으로 디자인 하므로 액자와 같은 이미지인 반면
문의 디자인은 수직면은 슬림하게, 수평면은 수직면의 약 2배 정도의 넑게 하므로 얻어지는 수직으로 긴 상태의 직사각형에 시각적 안정감을 바탕으로 디자인하는 것이 원칙입니다.......................................

너무 복잡하고 어려운 이야기 인 것 같습니다.

전시장을 방문 하셔서
제품을 직접 보신다면 폴딩도어와 아우스바이튼에 디자인, 성능 , 고급스러움에 차이를 확인하실 수 있습니다.
전시장 안내 02 - 585 - 5344

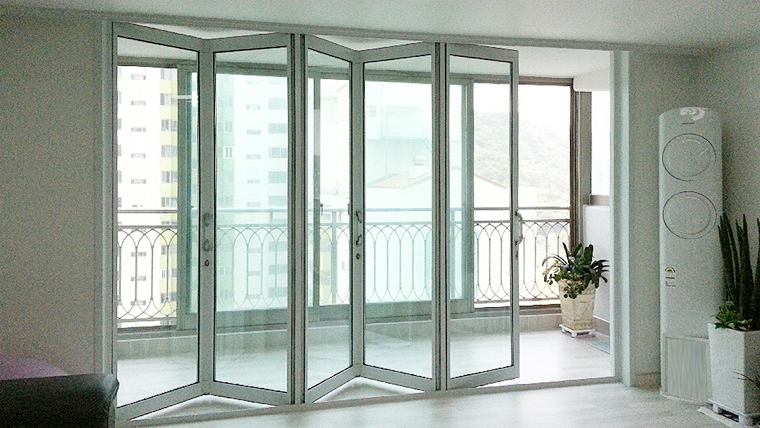

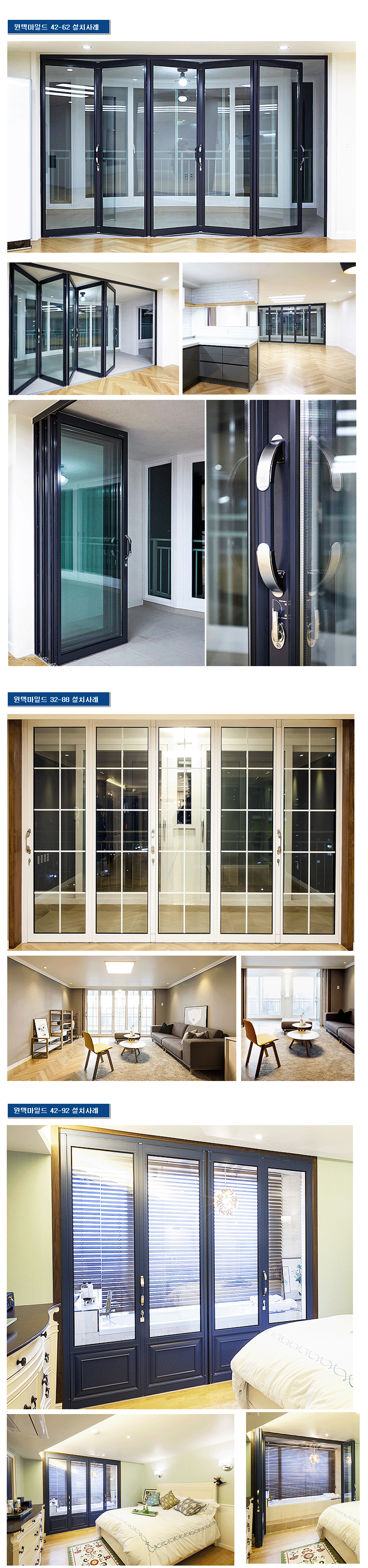

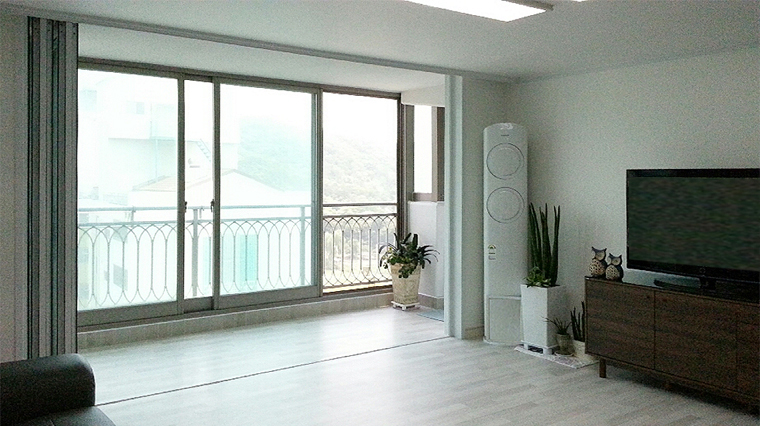

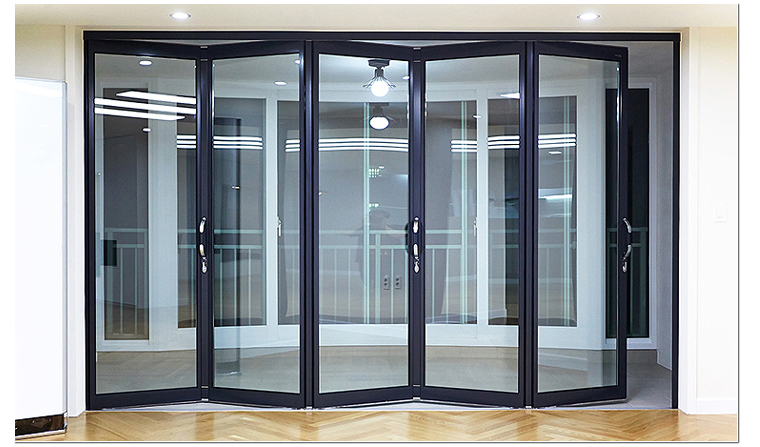

   아파트 베란다 전용 아우스바이튼 윈텍마일드 설치사례
