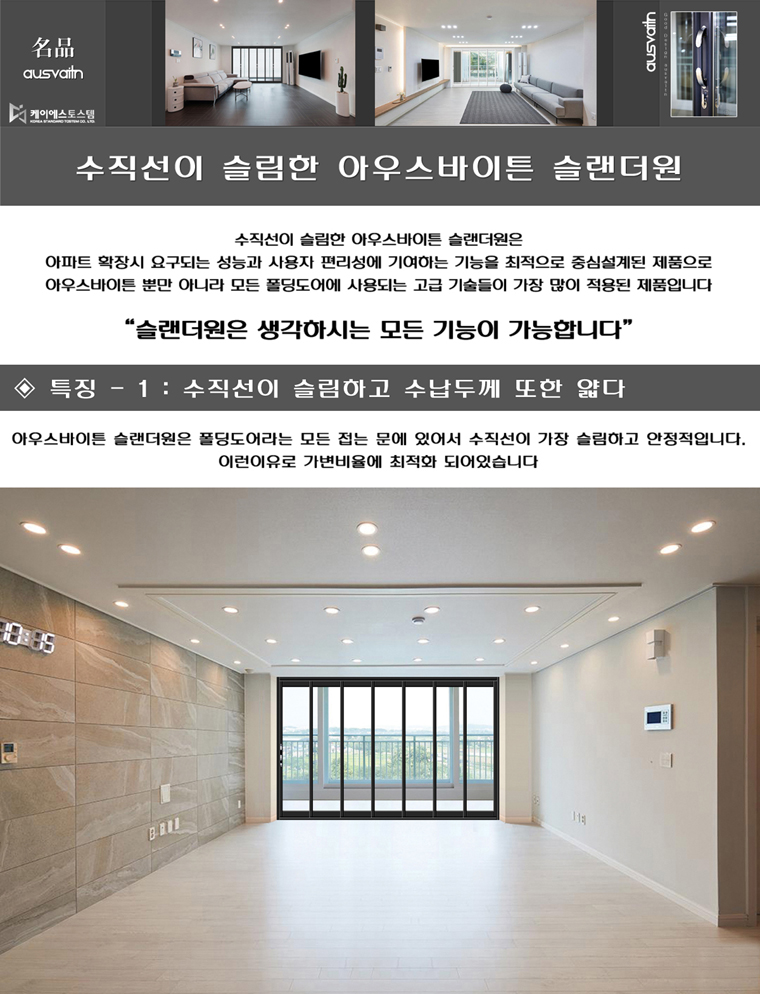

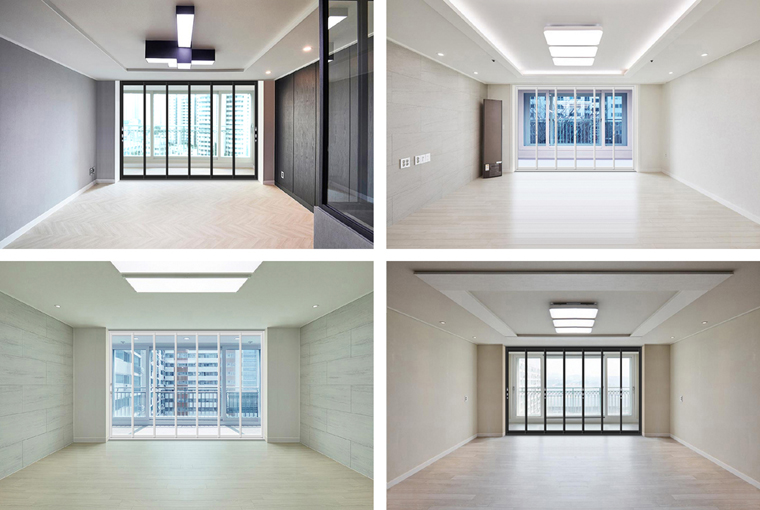

창호 수직선이 슬림하여 좁은 문에 최적화 되어진 시스템 입니다


ㅁ - 제품의 특징 - ㅁ
문을 좁게 설치하므로 실내의 높이를 높게 보이도록 하는 것에 최적화 되어진 시스템으로
기존의 폴딩도어로는 가능하지 않던 창호에 슬림함과 수납두께, 성능등을 실현한 아파트전용의 아우스바이튼입니다

ㅁ - 설치사양 - 기밀(밀폐) / 단열 / 차음 / 차폐 / 수밀 / 소방 / 방범 / 내진 / 네그엔트로피(열손실 제어)
ㅁ - 표준색상 : 블랙 / 화이트 / 브라운 / 메탈실버 ㅣ 지정색상 : 소비자 요구색상 ㅣ 마감상태 : 불소도장 2~3회 코팅
ㅁ - 사용표준유리 : 복층유리 16mm (5f+6a+5f)
ㅁ - 시스템 특징
   1, 접는 문에서는 가장 우수하며, 선진적 시스템인 상, 하 병행하중용하드웨어 사용기술(기술특허)을 적용
   2. 경첩을 사용하지 않는 고강도 내진성 라인힌지를 적용
   3. 하부레일 이물질 유입방지 및 기밀성능 확보를 위한 배리얼프리보톰레일 시스템( 약칭 : 멀티레일 );적용

ㅁ - 제품의 보증기간 12년 - ㅁ



ㅁ- 폴딩도어와 슬랜더원 3662의 차이 - ㅁ

구 분

일반 폴딩도어

슬림형 슬랜더원

비 고

문틀의 수직선 넓이

95mm ~ 118mm
9.5cm ~ 11.8cm

62mm
6.2cm

폴딩도어 수직선의 50~60%

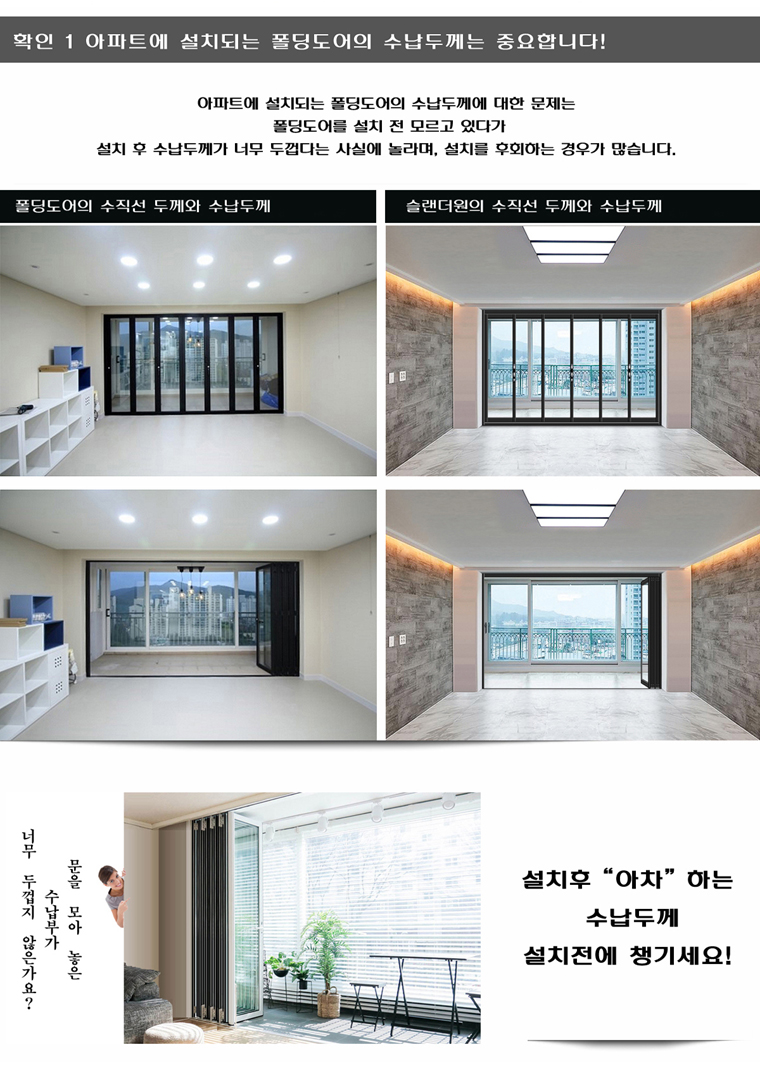

수납두께
문 6짝의 "예"

454mm
45(cm)

266mm
27(cm)

폴딩도어  수납두께의   60%

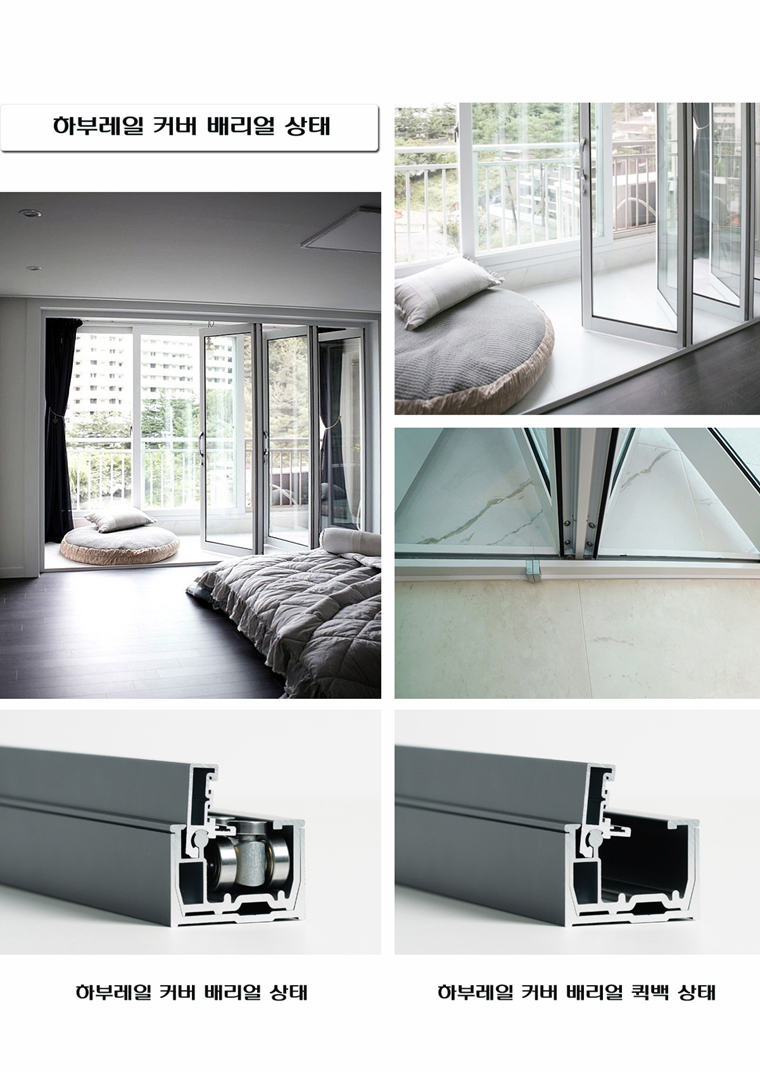

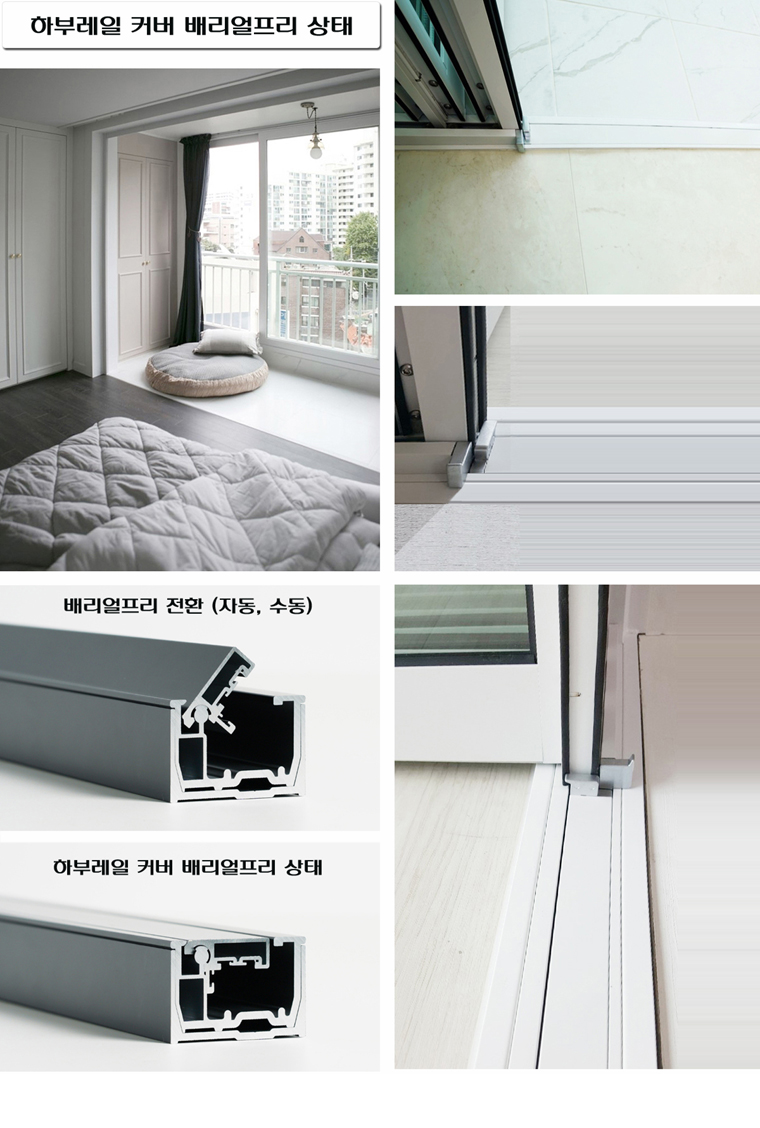

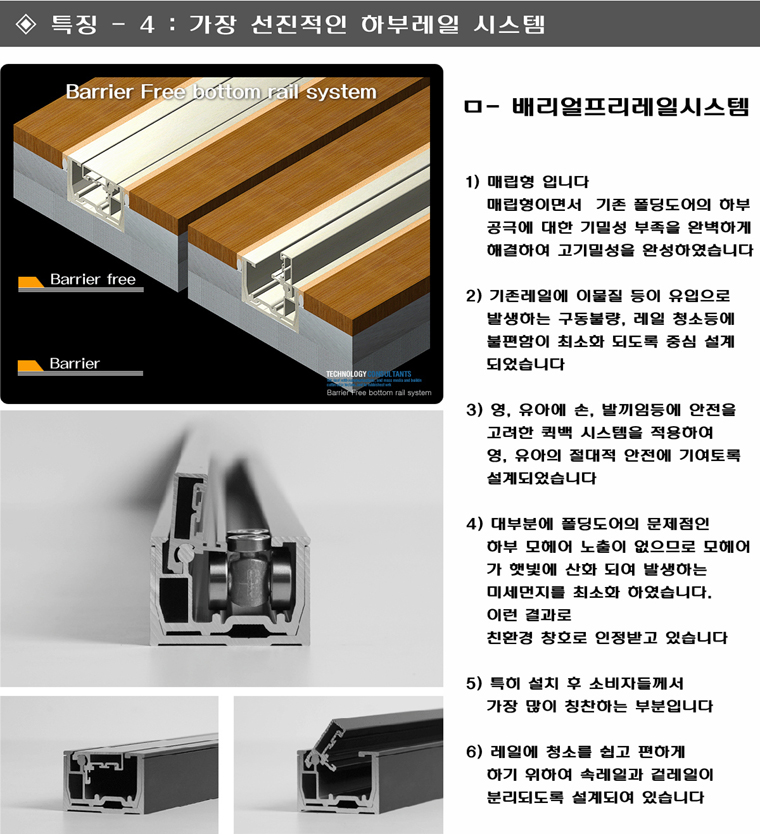

  시스템의 특징 _ 1  : 하부레일 베리얼프리 시스템







   제품의 특징과 기능 - 2   경첩이 없는 라인힌지 시스템



경첩이라 함은 좌측의 그림과 같이
문과 문을 연결하여 암, 수가 서로 비벼지며(슬러스트) 회전하여
창호가 개폐되도록 하는 부속입니다.

창호의 수명은
경첩의 암, 수가 접하여 있는 면을 접현면이라 하며.
이와 같은 접현면의 크기가 곧 창호의 수명입니다.

폴딩도어의 수명이 짧은 이유는
접현면이 작은 경첩을 사용하기 때문이라 할 수 있습니다....

창호의 수명을 늘리고자 한다면 접현면의 크기를 크게 하든지
아니면
경첩의 수량를 늘리는 방법이 있습니다 만
경첩의 수를 늘리는 방법으로는
디자인, 기밀성, 수밀성능 등에 대하여 취약한 부분이 확대되는 것으로
한계가 있으므로 현실성이 없습니다.
이와 같은 한계를 극복하는 것이 고강도 라인힌지 입니다.
라인힌지는
현재 존재하는 창호의 힌지 중 가장 우수한, 선진적인 기술입니다

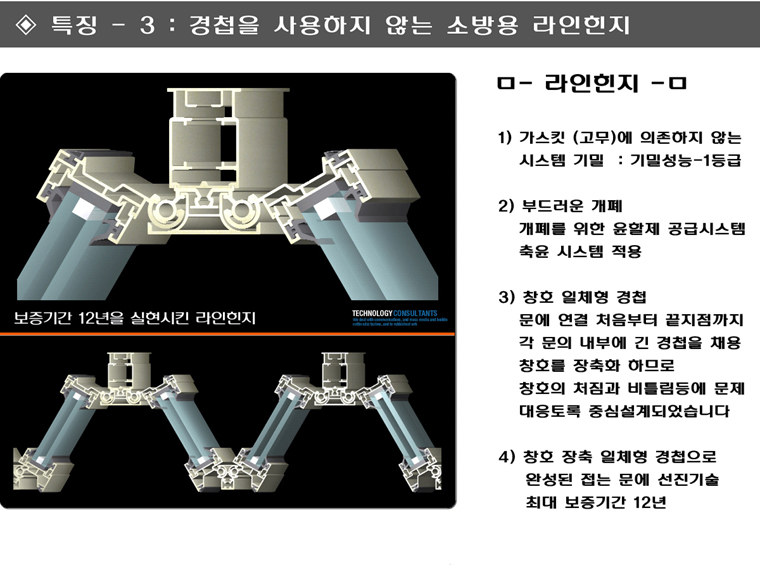

ㅁ - 고강도 내진성 라인힌지( 특허명 폴딩도어 힌지조립체 ) - ㅁ

이형식의 시스템은 흔들림이 있는 건축에 적용되도록 설계되어진 고강도 내진성 힌지입니다
아래그림과 같이
구성을 보면 창호의 수직선 처음부터 끝부분까지 회전축(경첩)을 창호일체형으로 구성하고 있습니다.
이형식에 라인힌지 시스템은
경첩을 사용하는 경우 보다 접현면의 크기가 24배이상 크며 경첩을 사용하는 폴딩도어 보다 내구성이 24배 이상 향상되었습니다.
이를 보증기간으로 환산하면,
경첩을 사용하는 폴딩도어의 최대 보증기간 6년의 2배인 12년이 됩니다.
또한
라인힌지를 채용하므로 디자인, 소방성능, 기밀성능 등을 한층 더 높힐 수 있었습니다




라인힌지를 사용하는 경우
폴딩도어와 같이 문과 문사이에 경첩을 사용하므로발생하는 가스킷의 노출이 없는 것이 특징입니다.
이런 특징은
창호의 고급스러움과 특별함에 기여 되어 심미적 가치를 실천하고 설치공간의 아름다움을 돋보이게 합니다.
또한 라인힌지는
소방성능과 / 단열성능 / 장기 내구성(장기 보증기간)을 필요로 하는 "베란다 내창에" 있어서의 특별함은
세계 어떠한 창호와도 비교되지 않습니다.

ㅣㅣㅣ 세계에서도 라인힌지를 사용하는 창호는 고급중에 고급으로 인정되고 있습니다.ㅣㅣㅣ
