ㅇ- 폴딩도어 하드웨어 (구름장치) , 시스템경첩 제작 설치에 대한 특허
이형식의 기술은 접는문에 있어서
시스템의 안정성과 재연기간(사용기간)과 내구성 기간 확보에 대표되는 기술로
발명의 명칭으로는 폴딩도어의 회동 구름 지지장치이다.

ㅇ- 특허내용
시스템 경첩 및 하드웨어의 생산원가 절감과 제품의 빠르고 대량생산을 가능하게
하는것을 중심으로 하는 특허와
시스템 경첩을 창호결속시 발생되는 작은나사의 이완에 따른 결속 불안정성을
해소키 위하여 창호에 결속돌기를 형성하고 결속돌기에 경첩을 걸고 작은나사는
키역활을 하므로 기존 작은나사로 창호에 경첩을 결속하는 방식의 문제점을 해결함이
연결 특허이다.
이형식의 특허는
라인힌지를 사용하는 심포니 계열을 제외한 모든 시스템에 적용된다.



....................................................................................

ㅇ - 아우스바이튼 하드웨어의
      부하구분개방과 공간확장용 접는문 아우스바이튼에
      구름장치인 하드웨어(런너)는 좌측그림과 같이
      3가지 부하로 구분되며 그 부하의 해설은 다음과 같다.

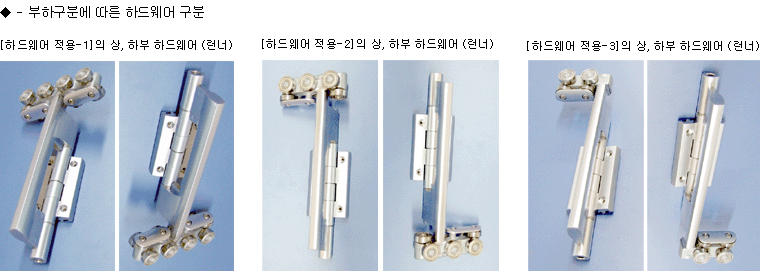

    1. 좌측그림의 [ 하드웨어 적용 - 1 ]
       이곳에 부하는
       문의 균형과 수직하중에 따른 처짐발생, 이동에 대한
       기울기등 복합적 부하상태가 개폐의 정도에 따라 지속적
       으로 가, 감되는 곳으로 이곳의 부하대응에는 아래그림
       [하드웨어 적용-1]의
       상, 하부 하드웨어 (런너)형태가 적용된다.
    2. 좌측그림의 [ 하드웨어 적용 - 2 ]
      이곳에 부하는
      문의 균형과 수직하중에 따른 처짐발생, 이동과 기울기,
      홀수문의 개폐정도에 따른 하중의 불균형등 매우 불안정한
      부하를 지닌 곳으로 이곳 부하대응에는  아래그림
      [하드웨어 적용-2]의
      상, 하부 하드웨어 (런너)형태가 적용된다.
   3. 좌측그림의 [ 하드웨어 적용 - 3 ]
      이곳에 부하는
      문의 균형과 수직하중에 따른 처짐발생, 이동에 대한
      기울기, 끝문으로서 슬라이드의 안정성과 밀폐성능을
      확보하여야 하는 곳으로 이곳 부하대응에는  아래그림
      [하드웨어 적용-3]의
      상, 하부 하드웨어 (런너)형태가 적용된다.

      접는문의 하드웨어(런너)는
      위와같은 부하특성을 고려하여 적용되어야 한다,

      접는문 아우스바이튼의 구름장치인 하드웨어(런너)는
      단순히 구르는 기능만 가지고 있는것이 아니라 창호의
      변형에 대한 억제에도 기여토록 설계되어 있으므로
      하드웨어에 주어지는 부하에 맞는 형태를 사용하는 것이
      무엇보다 중요하다 할 수 있다.
....................................................................................
