ㅇ- 창호의 라인힌지 제작 설치에 대한 특허
이형식의 기술은 접는문에 있어서 시스템의 안정성과 재연기간(사용기간)과
내구성 기간 확보에 대표되는 기술로 발명의 명칭으로는 힌지조립체이다.

ㅇ- 특허내용
여닫이 형태의 개폐가 가능한 창호에 있어서 창호의 수명을 결정하는 것은
창호에 틀을 구성하는 주요자재인 알루미늄, 철재, 스테인레스, 목재등에서
결정되기 보다는 개폐시 필요한 부속, 즉 경첩 또는 힌지등에서 결정된다.
여기서
회전체인 경첩 또는 힌지의 형태와 크기는
창호의 변형과 기능상실, 사용불능에 대하여 매우 직접적이며,
회전체인 경첩 또는 힌지는 그것에 구성이 암, 수로 이루어짐이 보편적이며,
이와같은 보편적 구성과 창호수명의 연관성은 회전체인 경첩 또는 힌지에
암, 수에 상호가 비벼지는 면적을 접현면이라고 하며, 이런 접현면의 크기는
상호 비벼지므로 발생하는 소재의 소실기간을 결정하고 이런결과로 부속은
사용기간에 한계를 갖게되는 것이다.

즉, 회전체인 경첩 또는 힌지는 암, 수의 크기가 클수록 접현면의 크기가  커지므로 창호의 수명은 길어지는 것이다.
그러나
경첩 또는 힌지의 크기는 창호 다자인에 한부분으로 그 크기를 한정없이 키울 수만은 없는 것이다,

라인힌지란
회전체인 경첩과 힌지의 보편적 구성과 재질은 같으나 창호수명에 직접적인 접현면의 크기를 최대로 하고 회전체의 크기에 대한
부정적인 면을 디자인적 요소로 전환하여 고급창호에 심미적특성을 주었다.
이와같은 결과에 의하여 라인힌지를 채용한 제품의 내구년한은 경첩을 채용한 제품에 비교하여 2배이상 향상되었다.
.............................................................................................................................................................................................

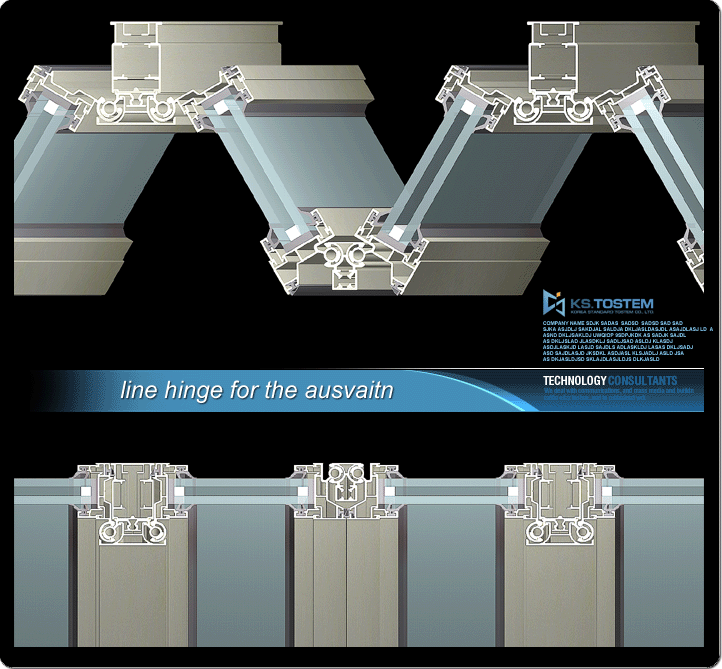

라인힌지의 채용
위의 그림과 같이 라인힌지는 창호일체형 회전체로 창호의 수직 시작점에서 끝점까지 힌지화되어 있으며,
이것에 동작기능을 창호내부에 구성하여 힌지의 크기에 대한 시각적 불편함을 해소하였다.
또한 회전체인 힌지의 암, 수가 비벼지는 접협면의 크기를 보편적 창호의 경첩에 수십배에 이르게하여 창호의 변형과 그에 따른
기능상실에 강하게 대처토록 구성하였다.
