ㅁ- 부하별 하드웨어 적용 - 제품별 허용중량 ( 부하계산서 참조 )

아우스바이튼 허용중량은 산출되어진 하드웨어의 정격하중과 상, 하부 레일의 단위 m당 휨 허용범위 에 따른 체적에 따른다.
여기서
상, 하부레일은 금형의 설계시 이미 구조적으로 완성되어진 관계로 자중의 한계를 지키는 범위내에서 시공토록 하며 하드웨어의
구성만을 계산식으로 적용한다


ㅁ- 구조산출식

유리자중 G=2.5x유리두께Xcosθ 장기하중에 따른 최대 발생응력 Lσ
(4 변지지의 경우 )
단기하중에 따른 최대 발생응력 SHσ
( 4 변지지의 경우 )
 적설하중 S=P*Zs*Cs  Lσ = β * ( ( L * a² ) / t² )  SHσ = β * ( ( L * a² ) / t² )
 S : 적설하중 ( kg/㎡ )  β :  b/a 비에 따른 시험 계수  β : b/a 비에 따른 시험계수
 P : 눈의 평균단위 중량( kgf / ㎡ / ㎝ )  L : 장기하중 ( kg / ㎠ )  L : 단기하중 ( kg / ㎠ )
 Zs : 수직 최심적설 깊이 (cm)  a : 단변의 길이 ( ㎝ )  a : 단변의 길이 ( ㎝ )
 Cs : 지붕의 경사도 및 형상에 따른 계수  b : 장변의 길이 ( ㎝ )  b : 장변의 길이 ( ㎝ )
   t : 판유리의 두께 ( ㎝ )  t : 판유리의 두께 ( ㎝ )
 설계풍압 P =
 C(풍력계수) * 120 * (4SQRT H(창호높이))
단기하중 SH =
G(유리자중) + S(적설하중) + P(설계풍압)
유리의 장, 단기 허용응력    3~8mm
 장기하중 L = G + S    단판 유리의 장기 허용 응력 80kgf/㎠



ㅁ- 하드웨어 구성을 위한 베어링 하중 계산
     베어링 내경 6mm / 외경 22mm
     기본하중 91nm / 9.8 = 93.6kgf
     여기서
     하드웨어의 수직하중은 2항의 베어링으로 구성되어 있으며
    수평하중은 1항으로 구성되어진 점을 감안하여
    수직하중만을 다음과 같이 계산한다.
     수직하중 계산식
     수직하중 베어링 =

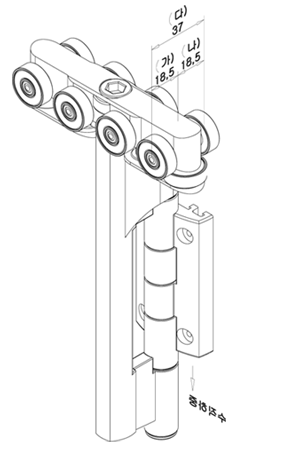

    ((문 1짝당 단위무게 x (가)의 거리)/((가)+(나)의 거리) x 150%
     여기서
     가의 거리 18.5mm  /  나의 거리 18.5mm



ㅁ- 하드웨어의 베아링 조견표
     상기의 산출식을 근거로 계산된 하드웨어의 베어링 수 조견표이다.

     - 문 1짝당 넓이 0.6m x 문 1짝당 높이 3.0m = 문 1조당 3.13개 이상
     - 문 1짝당 넓이 0.7m x 문 1짝당 높이 3.0m = 문 1조당 3.66개 이상
     - 문 1짝당 넓이 0.8m x 문 1짝당 높이 3.0m = 문 1조당 4.18개 이상
     - 문 1짝당 넓이 0.9m x 문 1짝당 높이 3.0m = 문 1조당 4.70개 이상
     - 문 1짝당 넓이 1.0m x 문 1짝당 높이 3.0m = 문 1조당 5.22개 이상
     - 문 1짝당 넓이 0.6m x 문 1짝당 높이 3.5m = 문 1조당 3.66개 이상
     - 문 1짝당 넓이 0.7m x 문 1짝당 높이 3.5m = 문 1조당 4.26개 이상
     - 문 1짝당 넓이 0.8m x 문 1짝당 높이 3.5m = 문 1조당 4.87개 이상
     - 문 1짝당 넓이 0.9m x 문 1짝당 높이 3.5m = 문 1조당 5.48개 이상
     - 문 1짝당 넓이 1.0m x 문 1짝당 높이 3.5m = 문 1조당 6.09개 이상

     - 문 1짝당 넓이 0.6m x 문 1짝당 높이 4.0m = 문 1조당 4.18개 이상
     - 문 1짝당 넓이 0.7m x 문 1짝당 높이 4.0m = 문 1조당 4.87개 이상
     - 문 1짝당 넓이 0.8m x 문 1짝당 높이 4.0m = 문 1조당 5.57개 이상
     - 문 1짝당 넓이 0.9m x 문 1짝당 높이 4.0m = 문 1조당 6.27개 이상
     - 문 1짝당 넓이 1.0m x 문 1짝당 높이 4.0m = 문 1조당 6.96개 이상

     - 문 1짝당 넓이 0.6m x 문 1짝당 높이 5.0m = 문 1조당 5.22개 이상
     - 문 1짝당 넓이 0.7m x 문 1짝당 높이 5.0m = 문 1조당 6.09개 이상
     - 문 1짝당 넓이 0.8m x 문 1짝당 높이 5.0m = 문 1조당 6.96개 이상
     - 문 1짝당 넓이 0.9m x 문 1짝당 높이 5.0m = 문 1조당 7.83개 이상
     - 문 1짝당 넓이 1.0m x 문 1짝당 높이 5.0m = 문 1조당 8.70개 이상

     - 문 1짝당 넓이 0.6m x 문 1짝당 높이 6.0m = 문 1조당 6.27개 이상
     - 문 1짝당 넓이 0.7m x 문 1짝당 높이 6.0m = 문 1조당 7.31개 이상
     - 문 1짝당 넓이 0.8m x 문 1짝당 높이 6.0m = 문 1조당 8.36개 이상
     - 문 1짝당 넓이 0.9m x 문 1짝당 높이 6.0m = 문 1조당 9.40개 이상
     - 문 1짝당 넓이 1.0m x 문 1짝당 높이 6.0m = 문 1조당 10.44개 이상





     ㅁ- 현재 시중에 유통되는 폴딩도어라는 접는문은
           문의 크기에 비하여
           하드웨어의 재질과 베어링수의 절대부족이다.

           시중에서 유통되는 접는문에 베어링
           숫자는 4볼로 구성된 것이 대부분이며,
           이와 같을 때
           문 1짝의 최대 크기는 폭 0.7m  높이 3.0m 이다.            또한
           베어링의 재질을 프라스틱으로 하는 경우
           베어링효율이 40%이상 감소하므로
           이와 같을 때
           문 1짝의 최대 크기는 폭 0.6m  높이 2.5m 이다.

           이러함에도 해당기업들은
           넓고 높은것에 자신있음을 광고하고 있다.

           시장은 소비자의 역할을 필요로 하고 있다.
           소비자에게 도움을 청하는 것이다
           "제품을 확인하여 달라고"

            업계는 현재
            믿음있는 시장 활성화 캠페인
            레몬마켓 방지 캠페인을 하고 있습니다.
